惑星盤

国立天文台のサイト「今日のほしぞら」に行くと、夜空の様子(星、惑星、月)が表示されていて、それを見れば、「今、夜空に出ている惑星は何か?」なんてのがすぐ分かります。

ただ、「なぜその惑星がその位置にあるのか?」なんてことは分かりません。
そこで、「夜空にどんな惑星が、どんな原理でその位置に出ているのか?」を知るための(大雑把な)ツールを作ってみました。
(私が思いつく程度のツールですので、すでに世の中にはあるんじゃないかと思います。また、精度は追及していません、大体が分かればよい程度の代物です)

ネットには「太陽系の天体の位置」(https://stdkmd.net/ssg/)というサイトがあり、惑星の位置が分かります。
今回は肉眼での観測を念頭に置いているため、金・地・火・木・土星を対象にしました。

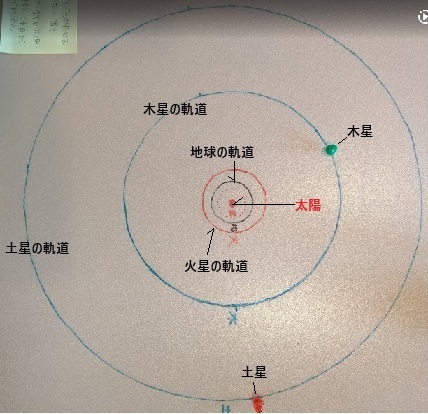

step1:太陽を中心にした惑星の軌道図を作りました。

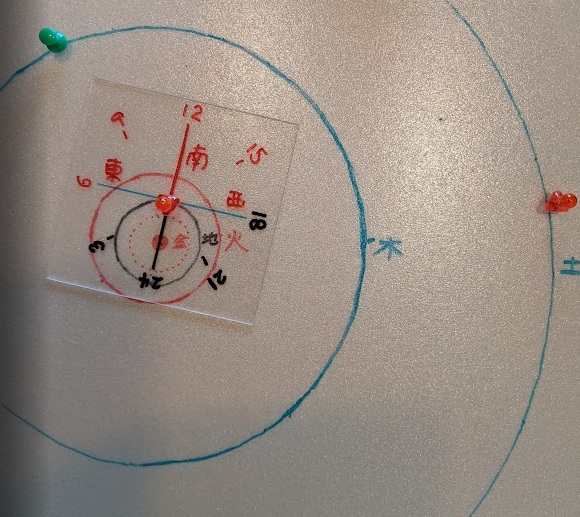

step2:任意の時刻の夜空の様子を見るために、時刻を指定して夜空の様子を見るための透明盤(とりあえず以下では、時空盤と呼びます)を作りました。

時空盤の中央にはピンホールがあり、ここに「押しピン」を通し、step1で示した地球軌道上の現在の位置に刺します。

時空盤には、時計の様な時刻表示と、東・南・西の方位表示があります。
押しピンを中心に、希望の時刻表示を太陽の方向に向けると、その時刻の南向きの夜空の様子が分かります。

ブルーの線が地平線です。写真では南が上の方になっていますが、東西と同様に地平線上に書いた方がよいかもしれません。南軸の上の方が上空です。

step3:例:

写真では木星と火星の位置を押しピンで示しています。時空盤の中心が地球の位置です。写真では、時空盤の時刻24が太陽の方向に向いています。
ここで、東南西で夜空をイメージすると、夜中の12時には、西の端に土星が見えて、南東の空に木星が見えることがわかります。

これでわかるかな?
